Definisi gambar teknik

fortunez July 26, 2020

Gambar yang bersifat tegas, terdiri dari garis-garis, simbol-simbol serta tulisan yang mempunyai standar tertentu yang telah disepakati bersama, Sehingga menjadi sarana komunikasi visual antara perencana (arsitek) untuk menyampaikan ide atau rancangan yang diusulkan kepada pelaksana di lapangan agar tersampaikan dengan baik dan jelas sesuai dengan tujuan.

SIFAT GAMBAR TEKNIK

ada beberapa sifat yang harus melekat pada gambar teknik antara lain :

1. KOMUNIKATIF ( mudah dimengerti ),

2. NORMATIF ( sesuai aturan )

3. AKURAT ( presisi-tepat teknisnya)

4. TERUKUR ( memiliki skala )

5. EFEKTIF ( tepat guna )

UKURAN STANDART KERTAS GAMBAR

Kertas sebagai media cetak yang digunakan untuk penyajian gambar teknik telah mempunyai ukuran yang sudah distandartkan, ukuran yang banyak digunakan adalah seri A.

Ukuran ini mempunyai mempunyai ukuran standart yang dinyatakan dengan angka nol di belakang huruf A (A0).Dari segi bahan atau jenis kertas untuk penyajian gambar teknik bermacam-macam, dari mulai kertas legendaris yaitu kertas kalkir, tapi lebih umumnya memakai kertas HVS, karena lebih ringan dan mudah didapat.

www.arsitek.in (hamiqi)

APA ITU GAMBAR TEKNIK ?

Di dunia teknik terdapat istilah gambar teknik, bukan hanya di jurusan arsitektur dan sipil gambar teknik juga bisa di temui di jurusan teknik mesin, industri, elektro dan teknik lainnya yang membutuhkan gambar detil dan ukuran presisi, sebenarnya apa definisi dari gambar teknik, terutama gambar teknik di bidang Arsitektur dan Teknik Sipil

DEFINISI

secara harfiah gambar teknik terdiri dari dua kata yaitu "gambar" dan "teknik"

gambar sendiri berarti suatu alat untuk berkomunikasi visual,

sedangkan teknik berarti cara kerja yang bersistem, atau sistematis dalam mengerjakan sesuatu,

sehingga pengetian gambar teknik bisa disimpulkan sebagai berikut

gambar yang bersifat tegas, terdiri dari garis-garis, simbol-simbol serta tulisan yang mempunyai standar tertentu yang telah disepakati bersama, Sehingga menjadi sarana komunikasi visual antara perencana (arsitek) untuk menyampaikan ide atau rancangan yang diusulkan kepada pelaksana di lapangan agar tersampaikan dengan baik dan jelas sesuai dengan tujuan.

ada ketentuan baku yang harus ditaati dalam membuat gambar teknik sehingga gambar tesebut bisa di baca dan diterjemahkan oleh semua pihak yang berkepentingan.

gambar teknik harus komunikatif

SIFAT GAMBAR TEKNIK

ada beberapa sifat yang harus melekat pada gambar teknik antara lain :

1. KOMUNIKATIF ( mudah dimengerti ),

2. NORMATIF ( sesuai aturan )

3. AKURAT ( presisi-tepat teknisnya)

4. TERUKUR ( memiliki skala )

5. EFEKTIF ( tepat guna )

UKURAN STANDART KERTAS GAMBAR

Kertas sebagai media cetak yang digunakan untuk penyajian gambar teknik telah mempunyai ukuran yang sudah distandartkan, ukuran yang banyak digunakan adalah seri A.

Ukuran ini mempunyai mempunyai ukuran standart yang dinyatakan dengan angka nol di belakang huruf A (A0).

dari segi bahan atau jenis kertas untuk penyajian gambar teknik bermacam-macam, dari mulai kertas legendaris yaitu kertas kalkir, tapi lebih umumnya memakai kertas HVS, karena lebih ringan dan mudah didapat.

TEKNIS MENGGAMBAR

Teknis dalam menggambar gambar teknik ada dua cara yaitu dengan manual dan dengan bantuan software gambar.

1.Gambar Manual

gambar teknik dengan manual ini untuk saat ini sudah jarang digunakan karena sudah terganti dengan adanya software sebagai alat bantu gambar, tetapi baik untuk diaplikasikan ke mahasiswa baru agar keterampilan menggambar bisa terasah dengan baik dan bekal gambar manual bisa digunakan pada kondisi-kondisi tertentu yang tidak memungkinkan untuk membuka komputer biasanya terdapat meja gambar sebagai media gambar, meja gambar paling terkenal yaitu merk MUTOH, penanya memakai pena RAPIDO, yang umum dipake merk ROTRING yang paling bagus atau STAEDTLER untuk second opinionnya, pena ini memiliki mata pena yang presisi tebal tipisnya yang sudah memiliki standart.

2.Software

ada banyak software yang bisa dibuat untuk gambar kerja, yang paling umum adalah menggunakan software AutoCAD yang banyak di ajarkan di STM, atau perkuliahan, disusul oleh REVIT, software ini juga sering digunakan karena bisa menggunakan 3 dimensi sekaligus 2 Dimensinya, ada juga ARCHICAD dan lain.

sumber:www.arsitek.in

Definisi gambar teknik

Reviewed by fortunez on July 26, 2020 Rating: 5

Jenis-jenis Komponen Elektronika beserta Fungsi dan Simbolnya

fortunez July 25, 2020

Peralatan Elektronika adalah sebuah peralatan yang terbentuk dari beberapa Jenis Komponen Elektronika dan masing-masing Komponen Elektronika tersebut memiliki fungsi-fungsinya tersendiri di dalam sebuah Rangkaian Elektronika. Seiring dengan perkembangan Teknologi, komponen-komponen Elektronika makin bervariasi dan jenisnya pun bertambah banyak. Tetapi komponen-komponen dasar pembentuk sebuah peralatan Elektronika seperti Resistor, Kapasitor, Transistor, Dioda, Induktor dan IC masih tetap digunakan hingga saat ini.

Berikut ini merupakan Fungsi dan Jenis-jenis Komponen Elektronika dasar yang sering digunakan

dalam Peralatan Elektronika beserta simbolnya.

A. Resistor

Resistor atau disebut juga dengan Hambatan adalah Komponen Elektronika Pasif yang berfungsi untuk

menghambat dan mengatur arus listrik dalam suatu rangkaian Elektronika.

Satuan Nilai Resistor atau Hambatan adalah Ohm (Ω).

Nilai Resistor biasanya diwakili dengan Kode angka ataupun Gelang Warna yang terdapat di badan Resistor.

Hambatan Resistor sering disebut juga dengan Resistansi atau Resistance.

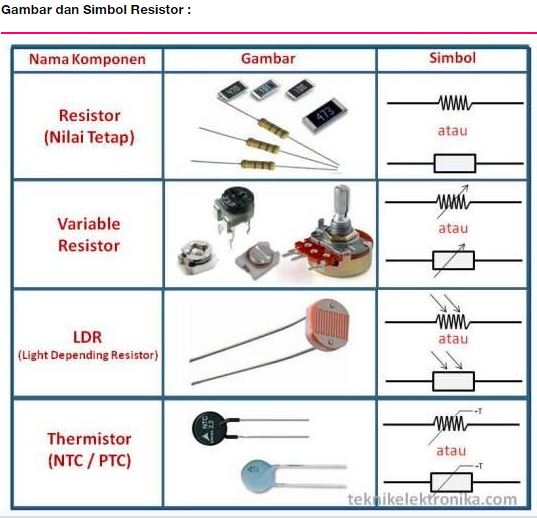

Jenis-jenis Resistor diantaranya adalah :

Resistor yang Nilainya Tetap

Resistor yang Nilainya dapat diatur, Resistor Jenis ini sering disebut juga denganVariable Resistor ataupun Potensiometer.

Resistor yang Nilainya dapat berubah sesuai dengan intensitas cahaya,

Resistor jenis ini disebut dengan LDR atau Light Dependent Resistor

Resistor yang Nilainya dapat berubah sesuai dengan perubahan suhu,

Resistor jenis ini disebut dengan PTC (Positive Temperature Coefficient) dan NTC (Negative Temperature Coefficient)

Jenis-jenis Komponen Elektronika beserta Fungsi dan Simbolnya

Reviewed by fortunez on July 25, 2020 Rating: 5

Kemampuan komputer dan Siklus Pengolahan Data

fortunez July 24, 2020

Kemampuan komputer yang paling menakjubkan adalah kecepatannya. Komputer dapat melakukan operasi dasar seperti penjumlahan atau pengurangan dalam waktu yang sangat cepat, yaitu dalam satuan millisecond, nanosecond, atau picosecond. Komputer yang paling cepat dapat melakukan operasi dalam waktu picosecond.

Kemampuan komputer lainnya adalah kapasitas memori, yakni kemampuan penyimpanan data dan komputer. Satuan memori komputer dinyatakan dengan byte. Untuk memahami pengertian byte, kita bisa melihatnya di Tabel 1.2 berikut ini.

Sering kali orang membandingkan komputer dengan manusia. Tentunya ada beberapa kelebihan dan kekurangan dari keduanya. Jadi, sebenarnya penggunaan komputer tidak seluruhnya menggantikan fungsi kerja dan manusia, tetapi hanya sebagai alat bantu saja.

Siklus Pengolahan Data

Suatu proses pengolahan data terdiri dan 3 tahapan dasar yang disebut dengan siklus pengolahan data (data processing cycle), yaitu input, processing. dan output. Diagram dan siklus pengolahan data ini dapat dilihat di Gambar 1.1 berikut ini.

Input adalah masukan, yang dalam hal ini berupa data-data yang dimasukkan (di- input) ke dalam komputer. Input bisa berupa pengetikan huruf, pemindaian (scanning) gambar, scanning barcode, scanning kartu magnetik atau RFID, hasil foto, suara / rekaman, dan lain-lain. Processing adalah pengolahan data itu sendiri, yang dilakukan oleh sistem komputer. Output adalah keluaran yang disajikan oleh komputer. Output ini dapat berupa tampilan di layar monitor, hasil cetak, file data di media penyimpan (harddisk/Flashdisk atau cakram).

( Heriyanto, dkk, 2014, hal 2 )

Dalam gambar Siklus Pengolahan data secara global terdiri dari tiga blok yaitu blok masukan (input), blok proses, dan blok keluaran (output). Fungsi dari masing-masing blok dapat dijelaskan sebagai berikut.

a. Blok Input.

Bagian blok ini merupakan pintu masuk dari sistem komputer yang berfungsi untuk menerima seluruh aktifitas masukan dari pengguna secara langsung maupun tidak langsung (dapat berupa peralatan atau mesin yang lain diluar sistem).

b. Blok Proses.

Bagian blok ini merupakan pusat aktifitas proses pengolahan dari berbagai data masukan yang diberikan oleh pengguna sesuai dengan ketentuan yang telah ditetapkan sebelumnya sehingga mampu memberikan hasil yang sesuai dengan keinginan pengguna. Selanjutnya hasil proses akan disalurkan ke pengguna secara langsung atau tidak langsung melalui blok output. Proses yang dilakukan oleh bagian ini sebagian besar merupakan hasil perhitungan maupun logika secara digital dalam bentuk besaran- besaran listrik dalam rangkaian elektronik yang sangat kompleks. Besaran-besaran listrik digital ini selanjutnya digambarkan sebagai kode bilangan biner maupun heksa desimal. Kode-kode inilah yang selanjutnya menjadi kode perintah bagi mesin pemroses ini untuk menjalankan seluruh perintah yang diberikan kepadanya. Kode perintah ini juga dikenal sebagai bahasa mesin (machine language). Jadi pada bagian blok proses hanya dapat menjalankan pengolahan data sesuai dengan perintah-perintah yang diberikan kepadanya.

c. Blok Output.

Pada bagian ini merupakan perantara yang menjembatani antara blok proses dengan pengguna untuk melihat atau mengambil hasil proses.

Kemampuan komputer dan Siklus Pengolahan Data

Reviewed by fortunez on July 24, 2020 Rating: 5

Pengertian Sistem Komputer

fortunez July 24, 2020

Sistem bilangan adalah suatu cara untuk mewakili besaran dari suatu item fisik. Sistem bilangan menggunakan basis ( base/ radix ) tertentu yang tergantung dari jumlah

bilangan yang di gunakan. Konsep dasar sistem bilangan, senantiasa mempunyai Base

(radix), absolute digit dan positional (place) value

Untuk memudahkan mempelajari komputer sebagai pengolah data, kita harus memandangnya sebagai sebuah sistem komputer (computer system). Secara umum, Sistem komputer adalah jaringan elemen-elemen yang saling berhubungan, berbentuk satu kesatuan untuk melaksanakan suatu tujuan pokok dan sistem tersebut.

Tujuan pokok dan sistem komputer adalah mengolah data untuk menghasilkan informasi. Supaya tujuan pokok tersebut tercapai, maka harus ada elemen-elemen yang mendukungnya. Elemen-elemen dan sistem komputer adalah hardware, software, dan brainware.

1. Hardware (perangkat keras) adalah peralatan di sistem komputer yang secara fisik terlihat dan dapat dijamah, seperti monitor, keyboard, dan mouse.

2. Software (perangkat lunak) adalah program yang berisi perintah-perintah untuk melakukan pengolahan data. Ada tiga bagian utama dan software :

a. Sistem operasi : DOS, Linux, Windows, dan Mac.

b. Bahasa pemrograman : Visual Basic, C++, Pascal, Java, dan Visual C. c. Aplikasi : MS Office, Antivirus, Winamp, dan Mozilla.

3. Brainware adalah manusia yang terlibat dalam mengoperasikan serta mengatur sistem komputer.

Ketiga elemen sistem komputer tersebut harus saling berhubungan dan membentuk satu-kesatuan. Hardware tanpa adanya software maka tidak akan berfungsi seperti yang diharapkan, hanya berupa benda mati saja. Software yang akan mengoperasikan hardwarenya. Hardware yang sudah didukung oleh software juga tidak akan berfungsi jika tidak ada manusia yang mengoperasikamya.

sumber:buku kementrian pendidikan dan Kebudayaan

Pengertian Sistem Komputer

Reviewed by fortunez on July 24, 2020 Rating: 5

Flowchart atau bagan alir

fortunez July 24, 2020

Flowchart atau bagan alir adalah skema/bagan (chart) yang menunjukkan aliran (flow) didalam suatu program secara logika.Flowchart merupakan alat yang banyak digunakan untuk menggambarkan algoritma dalam bentuk notasi-notasi tertentu. Flowchart merupakan gambar atau bagan yang memperlihatkan urutan dan hubungan antar proses beserta pernyataannya. Gambaran ini dinyatakan dengan simbol. Dengan demikian setiap simbol menggambarkan proses tertentu. Sedangkan antara proses digambarkan dengan garis penghubung. Dengan menggunakan flowchart akan memudahkan kita untuk melakukan pengecekan bagian- bagian yang terlupakan dalam analisis masalah. Di samping itu flowchart juga berguna sebagai fasilitas untuk berkomunikasi antara pemrogram yang bekerja dalam tim suatu proyek.

Walaupun tidak ada kaidah-kaidah yang baku dalam penyusunan flowchart, namun ada beberapa anjuran:

1) Hindari pengulangan proses yang tidak perlu dan logika yang berbelit sehingga jalannya proses menjadi singkat.

2) Jalannya proses digambarkan dari atas ke bawah dan diberikan tanda panah untuk memperjelas.

3) Sebuah flowchart diawali dari satu titik START dan diakhiri dengan END.

Berikut merupakan beberapa contoh simbol flowchart yang disepakati oleh dunia pemrograman:

Penjelasan lebih lanjut :

Simbol-simbol bagan alir program (Flowchart)

Flowchart atau bagan alir

Reviewed by fortunez on July 24, 2020 Rating: 5
