Terdapat 6 inti bahasan utama yang harus dikuasai dalam mempelajari Gambar Teknik Mekanik, yaitu :

Jenis-jenis garis
Proyeksi
Perspektif
Potongan
Penunjukkan ukuran
Toleransi

Hal di atas mutlak diperlukan untuk bisa membaca, mengerti dan membuat gambar teknik mekanik dengan benar

1. JENIS-JENIS GARIS

1 Jenis-jenis garis dan pengunaannya

Dalam penggambaran teknik, digunakan beberapa jenis garis yang digunakan sesuai dengan maksud dan

tujuannya. Pada dasarnya, jenis-jenis garis dibagi menjadi 3 bentuk :

1. Garis nyata, yaitu garis kontinu

2. Garis gores, yaitu garis pendek-pendek dengan jarak antara

3. Garis bergores, yaitu garis gores panjang dengan garis gores pendek diantaranya

Selain bentuk, harus diperhatikan juga ketebalan garis yang digunakan. Berdasarkan tebalnya, garis dibagi menjadi dua jenis, yaitu garis tebal dan garis tipis, dengan masing-masing kegunaannya. Di bawah ini adalah contoh dari penggunaan variasi garis dan tabel keterangannya

2. PROYEKSI

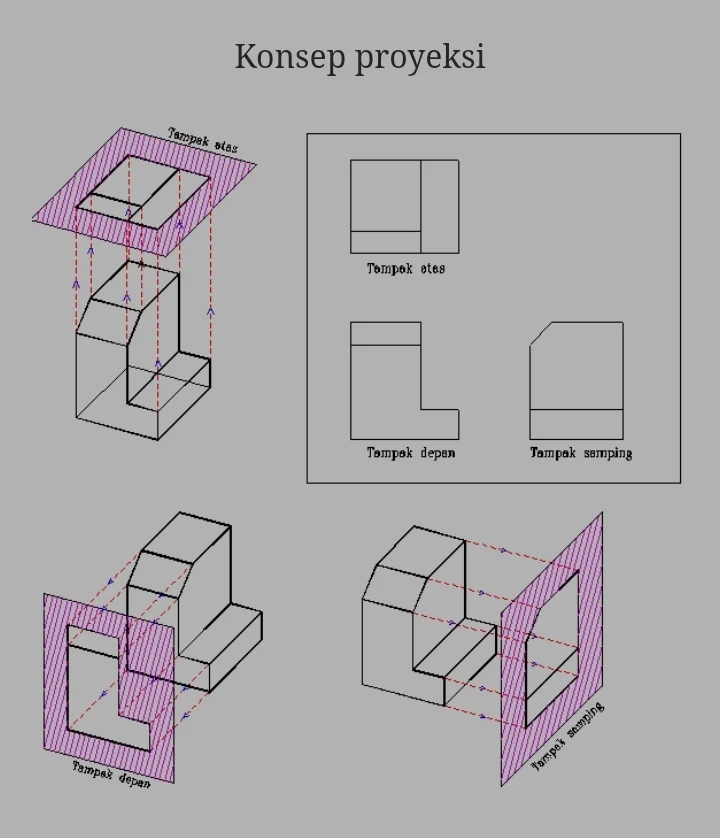

Proyeksi 2 dimensi adalah penerjemahan suatu benda bentuk 3 dimensi kedalam bentuk 2 dimensi, artinya benda tersebut digambarkan hanya dari salah satu sudut pandang, dan oleh sebab itu gambar proyeksi 2 dimensi hanya memiliki dua komponen ukuran , yaitu panjang dan lebar. Kekurangan satu elemen ukuran yang lain yaitu ukuran tinggi dikompensasi dengan di buatkan proyeksi dari sudut pandang yang lain yang dapat memperlihatkan ketinggian benda tersebut. Apabila benda yang hendak diproyeksikan memiliki kerumitan yang tinggi, tidak menutup kemungkinan gambar proyeksi yang dibuat menampilkan banyak sudut pandang. Gambar tampilan proyeksi 2 dimensi diusahakan menampilkan sesedikit mungkin pandangan dengan memperhatikan faktor kerapian dan kemudahan pembacaan gambar

Dalam pembuatan gambar teknik, ada kalanya satu pandangan tidak mencukupi untuk menerjemahkan suatu benda ke dalam gambar proyeksi 2 dimensi. Perhatikan gambar contoh di bawah;

Pada gambar 6 terlihat bahwa semua bentuk benda tersebut memiliki gambar proyeksi yang sama seperti gambar 3 (dilihat dari pandangan depan). Untuk mengetahui dengan pasti bagaimana bentuk benda yang sebenarnya, kita harus menambah gambar proyeksi tersebut dengan mengambil sudut pandang yang lain, bisa 2 pandangan, 3 pandangan atau lebih, tergantung dari tingkat kerumitan yang dimiliki oleh benda tersebut. Peraturan dalam menentukan jumlah sudut pandang proyeksi adalah buatlah pandangan sesedikit mungkin, dengan menampilkan seluruh informasi yang diperlukan, dengan catatan keseluruhan gambar tersebut mudah dibaca semua orang (artinya lebih baik membuat gambar 3 pandangan dengan kondisi yang mudah dibaca daripada membuat gambar 2 pandangan dengan kondisi yang sulit dibaca).

Dari gambar di atas terlihat bahwa untuk menerjemahkan benda 3d (gambar 7) diperlukan paling sedikit 2 pandangan, bisa terdiri dari bermacam kombinasi pandangan, bisa tediri dari pandangan depan + pandangan samping, atau pandangan depan + pandangan atas, atau yang lainnya sepanjang semua informasi bentuk tercakup dalam gambar proyeksi tersebut.

Berikut ini adalah contoh-contoh proyeksi dari benda-benda sederhana, dilanjutkan dengan soal-soal latihannya :

Penguasaan gambar proyeksi diperlukan terutama untuk membuat gambar teknik, bukan untuk membaca gambar teknik, tetapi karena tingkat kesulitan dalam membuat gambar berada di bawah tingkat kesulitan membaca gambar, maka pelajaran proyeksi sebaiknya dilakukan pada tahap awal pengajaran, untuk pendahuluan dalam pelatihan daya bayang dalam pembacaan bentuk gambar 3 dimensi (perspektif).

Sudut pandang proyeksi

Konsep lay out (tata letak) dalam penggambaran gambar teknik terdapat dua macam konsep, yang didasarkan pada sudut pandang gambar, yaitu :

“Kamar-kamar” yang terbentuk dari potongan bidang proyeksi tersebut disebut kwadran, yang berarti masing-masing kamar dinamakan kwadran pertama, kwandran kedua sampai keempat, apabila benda diletakkan pada kwadran pertama dan diproyeksikan pada bidang proyeksi di dalamnya, maka cara seperti ini disebut cara pandang (cara proyeksi) kwadran pertama (atau sudut pertama), demikian juga halnya apabila benda diletakkan pada kwadran ketiga dan diproyeksikan pada bidang-bidang proyeksinya, maka cara tersebut dinamakan cara pandang sudut ketiga. Secara konsep, proyeksi sudut kedua dan keempat pun bisa digunakan, tetapi pada prakteknya yang sekarang ini digunakan hanyalah proyeksi sudut pertama dan ketiga.

Cara proyeksi sudut pertama

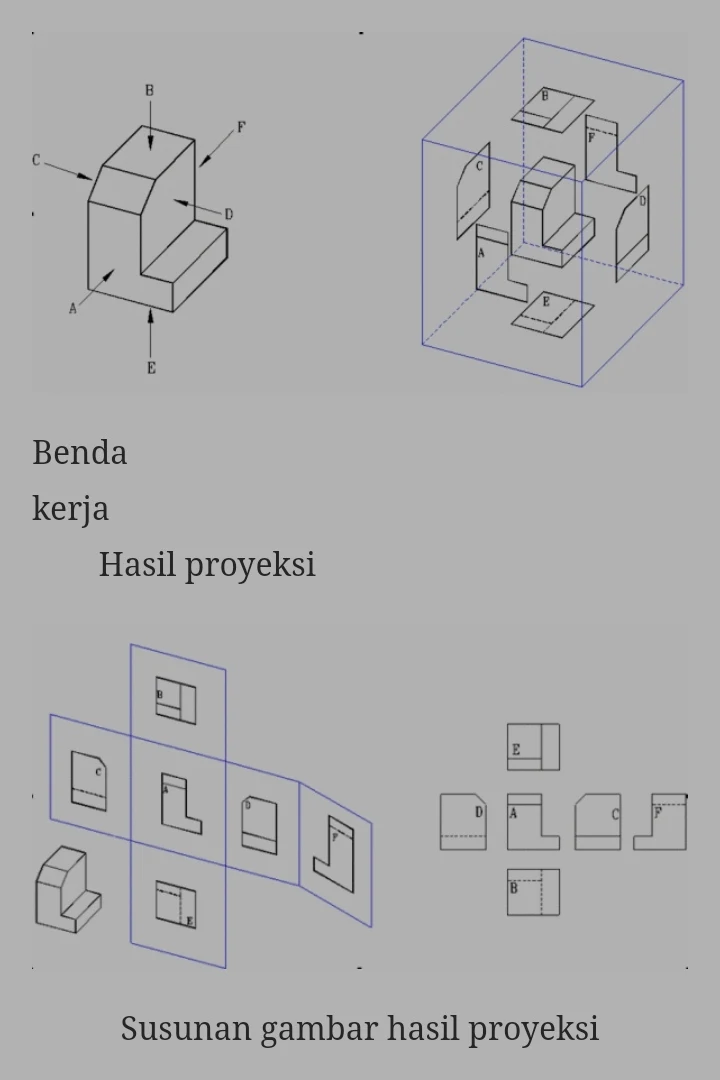

Benda seperti yang tampak pada gambar 12a diletakkan di depan bidang-bidang proyeksi seperti pada gambar 12b. Ia diproyeksikan pada bidang belakang menurut garis penglihatan A, dan gambarnya adalah gambar pandangan depan. Tiap garis atau tepi benda tergambar sebagai titik atau garis pada bidang proyeksi. Pada gambar 12b tampak juga proyeksi benda pada bidang bawah menurut arah B, menurut arah C pada bidang proyeksi sebelah kanan , menurut arah D pada bidang proyeksi sebelah kiri, menurut arah E pada bidang proyeksi atas, dan menurut arah F pada bidang depan. Setelah terbentuk semua proyeksi (gambar 12b), bentangkan semua bidang proyeksi menjadi bidang-bidang 2 dimensi (gambar 13a).

Susunan gambar proyeksi harus sedemikian rupa sehingga pandangan depan A sebagai patokan, pandangan atas B terletak dibawah, pandangan kiri C terletak di kanan, pandangan kanan D terletak disebelah kiri, pandangan bawah E terletak diatas, dan pandangan belakang F boleh ditempatkan disebelah kiri atau kanan. Hasil selengkap dapat di lihat pada Gambar 13b.

Dalam gambar, garis-garis tepi yaitu garis-garis batas antara bidang-bidang proyeksi dan garis-garis proyeksi tidak digambar.

Gambar proyeksi demikian disebut gambar proyeksi sudut pertama. Cara ini disebut juga “Cara E” karena cara ini telah banyak dipergunakan dinegara-negara Eropa seperti Jerman, Swiss, Prancis, Rusia dsb.

Cara proyeksi sudut ketiga

Benda yang akan digambar diletak dalam peti dengan sisi-sisi tembus pandang sebagai bidang-bidang proyeksi, seperti pada gambar 14a. Pada tiap-tiap bidang proyeksi akan tampak gambar pandangan dari benda menurut arah penglihatan, yang ditentukan oleh anak panah.

Pandangan depan dalam arah A dipilih sebagai pandangan depan. Pandangan-pandangan lain diproyeksikan pada bidang proyeksi lainnya menuerut gambar 14a, Sisi peti dibuka menjadi satu bidang proyeksi lainnya menurut gabar 14b. Hasil lengkapnya dapat dilihat pada gambar 14c. Dengan pandangan A sebagai patokan, pandangan atas B diletakkan di atas, pandangan kiri C diletakkan di kiri, pandangan kanan D diletakkan di kanan, pandangan bawah E diletakkan di bawah, dan pandangan belakang F dapat diletakkan di kiri atau kanan. Susunan proyeksi demikian disebut gambar proyeksi sudut ketiga, dan disebut juga “Cara A” karena cara ini telah dipakai di Amerika.Negara-negara lain yang banyak mempergunakan cara ini adalah Jepang, Australia, Canada dsb.
